CETOL 6σ

3차원 누적 공차분석 핵심 소프트웨어(3D Tolerance Analysis)

특징

Feature 기반의 3차원 공차분석
제품의 설계, 제조 및 조립과정에서 발생할 수 있는 공차(오차)의 영향을 분석
제품의 최종적인 기능과 성능에 영향을 미칠 수 있기 때문에 매우 중요
제품 설계 단계에서부터 시작하여, 제조 및 조립 단계까지 계속해서 고려되어야 하며, 이를 통해 오차의 영향을 최소화하고, 제품의 품질과 정확도를 보장할 수 있음
공차 관리 개념을 기반으로 한 "3차원 공차 관리 도구"
설계 제품의 치수와 형상이 부여되었을 때, 제품의 공차와 조립공차 등의 영향을 분석하여 제품이 목표치의 부합 여부 판단 및 개선

주요기능

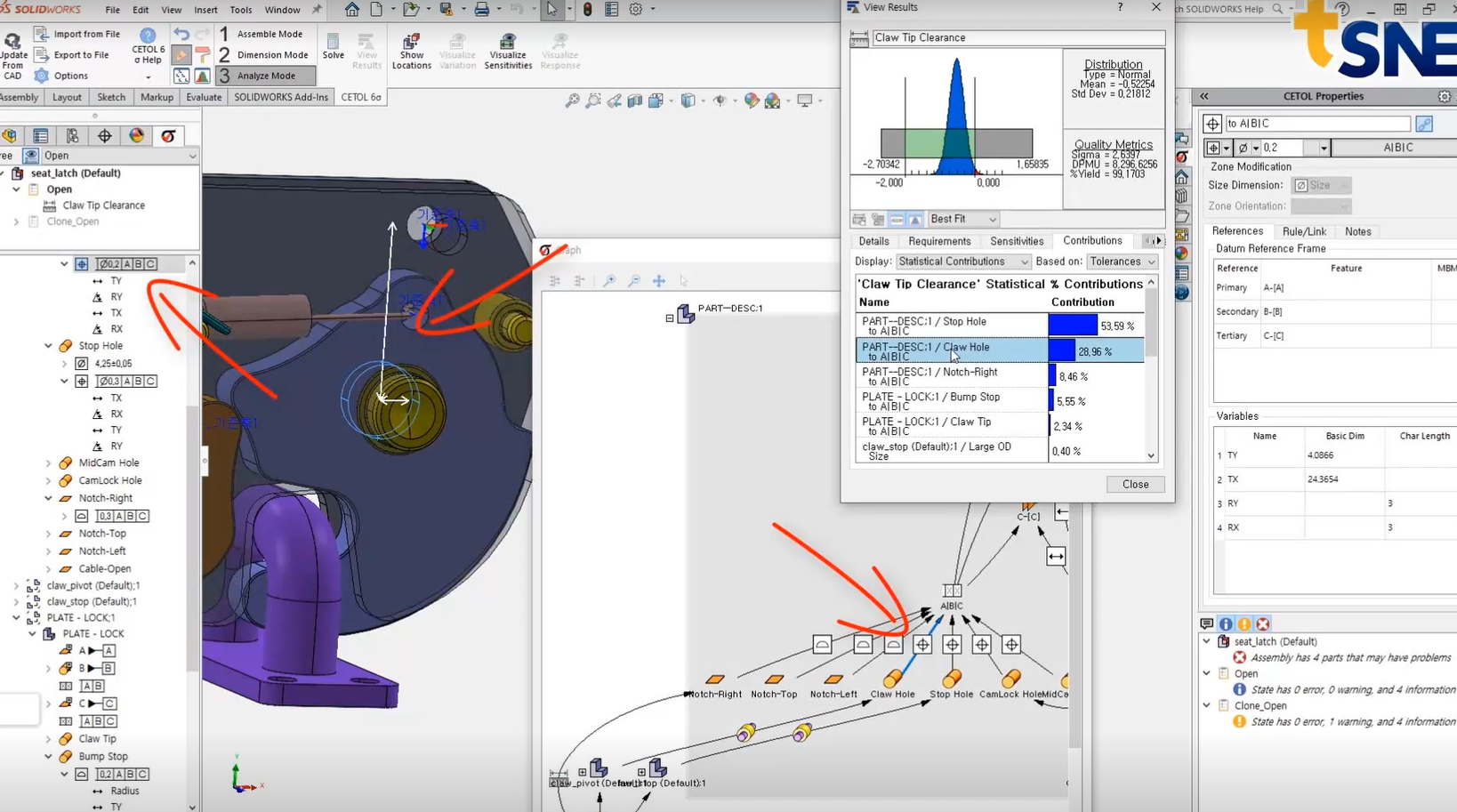

  • Feature 기반의 손쉬운 모델 구성(3D CAD파일 직접 활용)
  • 품질 성능에 영향이 가장 큰 공차 및 치수항목(민감도, 기여도) 확보
  • 공차 또는 통계 분포 변경시 결과가 즉시 업데이트
  • 인자 선택 시 CAD창에서 대화형 하이라이트 및 시각적 피드백
  • 규격에 따른 다양한 Advisor 메세지 지원
    (사용자가 검토해야 하는 지침 제공)
  • 성능구현과 제조비용을 고려한 최적의 공차 수준 확보
  • 현실을 반영한 기구조립(Joint) 정의 및 가시화도구
  • *.CXM 파일 (기 작업 데이터 재사용(맵핑) 활용)

응용분야

  • 도면 품질 관리
    실제 품질 산포 고려
  • CTP · CTQ의 검증
  • 조립 신뢰성 검증
  • 공차 최적화
    Ansys optiSLang과 연계한 공차 최적화
  • 열변형을 고려한 누적공차분석
  • 조립편차를 고려한 기어 백래쉬 계산
