CADFEM Ansys Extensions
특정 분야를 위해 Workbench와 통합된 Ansys Mechanical 확장 솔루션
특징
- Tibo-X inside Ansys
- 플레인 베어링을 사용하는 샤프트가 회전할 때의 거동은 플레인 베어링 내 윤활유 필름의 정적 및 동적 특성에 따라 변화됨
EHD(Elasto-hydro-dynamics)는 윤활유막 형성 해석을 위해 확립되었으며, Tribo-X inside Ansys를 이용하여 Ansys Mechanical 환경에서 유체특성을 갖는 원통형 미끄럼 베어링 계산을 편안하고 효율적으로 수행할 수 있음 - FKM Inside Ansys
- Workbench Mechanical 인터페이스에서 FKM Guideline에 따른 금속 제품의 정적 및 피로 강도를 자동으로 수행하는 소프트웨어
FKM Guideline은 독일기계공학산업연구회에서 VDI2226, DIN 18 800, Eurocode 3을 기반으로 만든 제품의 구조 안정성 평가 규격이며 금속 재료의 형상, 표면 상태 등을 고려하여 이론 및 경험식에 따른 제품의 정적 및 피로 하중에 대한 평가 기준을 제공함
Ansys Workbench와 완전히 통합된 환경을 제공하며, FKM Guideline에 따른 평가 매개 변수를 빠르고 쉽게 정의할 수 있음 - Bolt Assessment inside Ansys
- Ansys Workbench 인터페이스에서 독일 규격인 "VDI 2230-Systematic Calculation of Highly Stressed Bolted Joints"를 기반으로 볼트 모델에 대한 주요 매개변수를 계산하고 분석 및 평가하는 소프트웨어
VDI 2230 규격은 이론 및 경험적 공식과 데이터를 통해 동심 또는 편심된 단일 볼트 조인트 뿐만 아니라 복수 개의 볼트를 평가할 수 있음
강도 등급, 볼트 또는 구멍 직경과 같은 볼트의 중요한 변수는 사용자가 정의할 수 있으며 결과를 Ansys Workbench 인터페이스에 직접 표시할 수 있고, 계산 과정에서 유한요소해석 결과와 사용자 정의 매개변수를 볼트 설계 계산 모듈인 KISSsoft로 전송하여 평가 가능
계산으로 생성된 보고서는 Ansys Workbench 인터페이스에 저장되며 각 볼트의 계산 결과가 자동으로 표시됨 - 태성에스엔이 Structures 브로슈어(클릭)
응용분야
- Tribo-X inside Ansys
유막특성을 갖는 원통형 미끄럼 베어링 분석 - FKM Inside Ansys
금속 제품의 정적 및 피로 강도 평가 - Bolt Assessment inside Ansys
볼트 강도 평가
사례
-
솔리드 구조물의 정적 및 피로 강도 평가
FKM Inside Ansys
-
솔리드 구조물에 적용된 용접부의 정적 및 피로 강도 평가
FKM Inside Ansys
-
쉘 구조물에 적용된 용접부의 정적 및 피로 강도 평가
FKM Inside Ansys
-
볼트 해석
Bolt Assessment inside Ansys
-
볼트 해석
Bolt Assessment inside Ansys
-
EHD 베어링 해석
Tribo-X inside Ansys
-
EHD 베어링 해석
Tribo-X inside Ansys
-
EHD 베어링 해석
Tribo-X inside Ansys
-
EHD 베어링 해석
Tribo-X inside Ansys
-
EHD 베어링 해석
Tribo-X inside Ansys
-
EHD 베어링 해석
Tribo-X inside Ansys
-
EHD 베어링 해석
Tribo-X inside Ansys
-

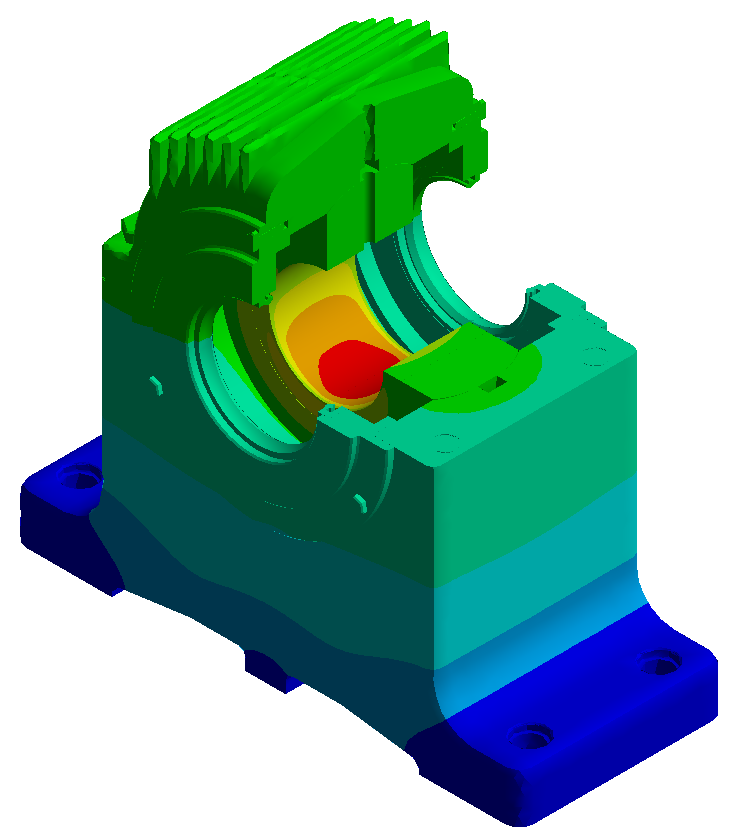

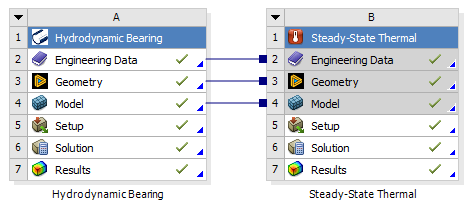

THD/TEHD 베어링 해석
Tribo-X inside Ansys
-
THD/TEHD 베어링 해석
Tribo-X inside Ansys
-
THD/TEHD 베어링 해석
Tribo-X inside Ansys
-
THD/TEHD 베어링 해석
Tribo-X inside Ansys
-
THD/TEHD 베어링 해석
Tribo-X inside Ansys
-
THD/TEHD 베어링 해석
Tribo-X inside Ansys
-
THD/TEHD 베어링 해석
Tribo-X inside Ansys
